Подставка под мечи - самостоятельное изготовление

| Автор: Vadim | Все новости от 29 янв 2014 |
Подставка под мечи - самостоятельное изготовление

Если вы хотите расположить имеющиеся у вас клинки должным образом - вам необходимо использовать для этого подставку для мечей.

Вы можете использовать для этих целей уже готовые подставки.

В продаже они есть в виде отдельных креплений на стену или же в виде деревянных конструкций для установки на поверхность.

В свое время я так и не нашел нужного мне варианта...

Я искал подставку для мечей на три предмета с возможностью:

  1. установки этой подставки на поверхность
  2. крепления данной подставки на стену

Чтобы была некая универсальность по использованию подставки...

После тщетных поисков я решил сделать такую подставку самостоятельно.

Если вы уже изготавливали тренировочное оружие по моим чертежам, то такую подставку вы сможете сделать без особого труда...

Может быть даже сможете адаптировать эти чертежи для себя и заняться производством таких подставок на продажу... как это сделали с чертежами для самостоятельного изготовления тренировочных ножей - танто...

Я уже видел такие ножи в продаже - один в один по моим чертежам... даже с оплеткой...

Подставка под мечи - самостоятельное изготовление

Итак, что вам понадобится для изготовления подставки под мечи:

  1. дерево - я использовал обычные доски - уже отшлифованные - что то типа полок.
  2. Вы можете выбрать их на любой вкус практически в любом строительном магазине типа Леруа Мерлен...

    Мне попались доски с толшиной 16мм. Плюс толщина шпона при обклейки.

    В результате мои заготовки получились толщиной под 19мм.

    У вас толщина может быть другой.

    Для подставки на три предмета нужны будут (в чистом размере):

    1. две заготовки размером 128мм х 342мм
    2. две заготовки размером 180мм х 53мм
    3. одна заготовка размером 180мм х 68мм
    4. одна заготовка размером 180мм х 47мм
  3. наждачная бумага разных размеров для обработки заготовок
  4. лобзик и надфили для выпиливания фигурных элементов
  5. дрель для сверления отверстий
  6. морилка под нужный цвет дерева.
  7. В самом простом варианте можно покрыть заготовку черной морилкой.

  8. лак по дереву для финишной обработки

Я использовал дополнительно шпон для обклейки поверхностей всех заготовок.

Его можно не использовать для упрощения процедуры изготовления подставки.

Эти размеры получились такими не произвольно.... когда я рисовал "связи" для соединения боковин.

Вы можете вполне изменить их под себя.

Единственное что надо учесть - ширина подставки. Если вы будете планировать использовать подставку для танто - вам необходимо будет учесть реальный размер ножа - иначе может получиться так, что нож просто не поместится на подставку.

В моем варианте - расстояние между правой и левой частями равно 18см.

Сами "связи" я делал фигурными - мне казалось что так будет красивее (что действительно так) однако это и более трудоемко при подготовке заготовок и их обработке.

При печати чертежей постарайтесь настроить свой принтер так, чтобы при соединении чертежа из двух листов не получилось нарушения целостности линий.

Ориентируйтесь на приведенные размеры.

Проблем быть не должно...

Выпилив необходимые детали отшлифуйте их наждачной бумагой.

Для фигурных вырезов я использовал сверла нужного диаметра - насверлив ряд отверстий я использовал надфили для удаления перегородок...

Надо быть очень аккуратным чтобы не получилось брака.

По поводу крепления боковин и связей между ними:

Я использовал крепления на деревянных шпунтах с клеем ПВА

По намеченным точкам я насверливал необходимое количество глухих отверстий чуть меньшего диаметра нежели диаметр шпунта (чтобы он заходил с небольшим натягом).

Учтите что общяя глубина отверстий в боковине и связи должна быть чуть больше нежели длинна самого шпунта.

Будьте очень аккуратны при соединении деталей - связи могут поломаться.

Более простым вариантом крепления будет крепление боковин и связей на шурупах.

В этом случае отверстия под шпунты сверлить не нужно.

Надо будет только просверлить сквозные отверстия в боковинах сверлом чуть большего размера нежели используемый шуруп.

В связях надо будет насверлить глухих отверстий диаментром сверла вдвое меньшего чем шуруп, который вы будете использовать, иначе связи могут лопнуть при попытке закрутить в них шуруп.

После крепления головку шурупа можно скрыть пластиковой заглушкой.

Подставка под мечи - самостоятельное изготовление

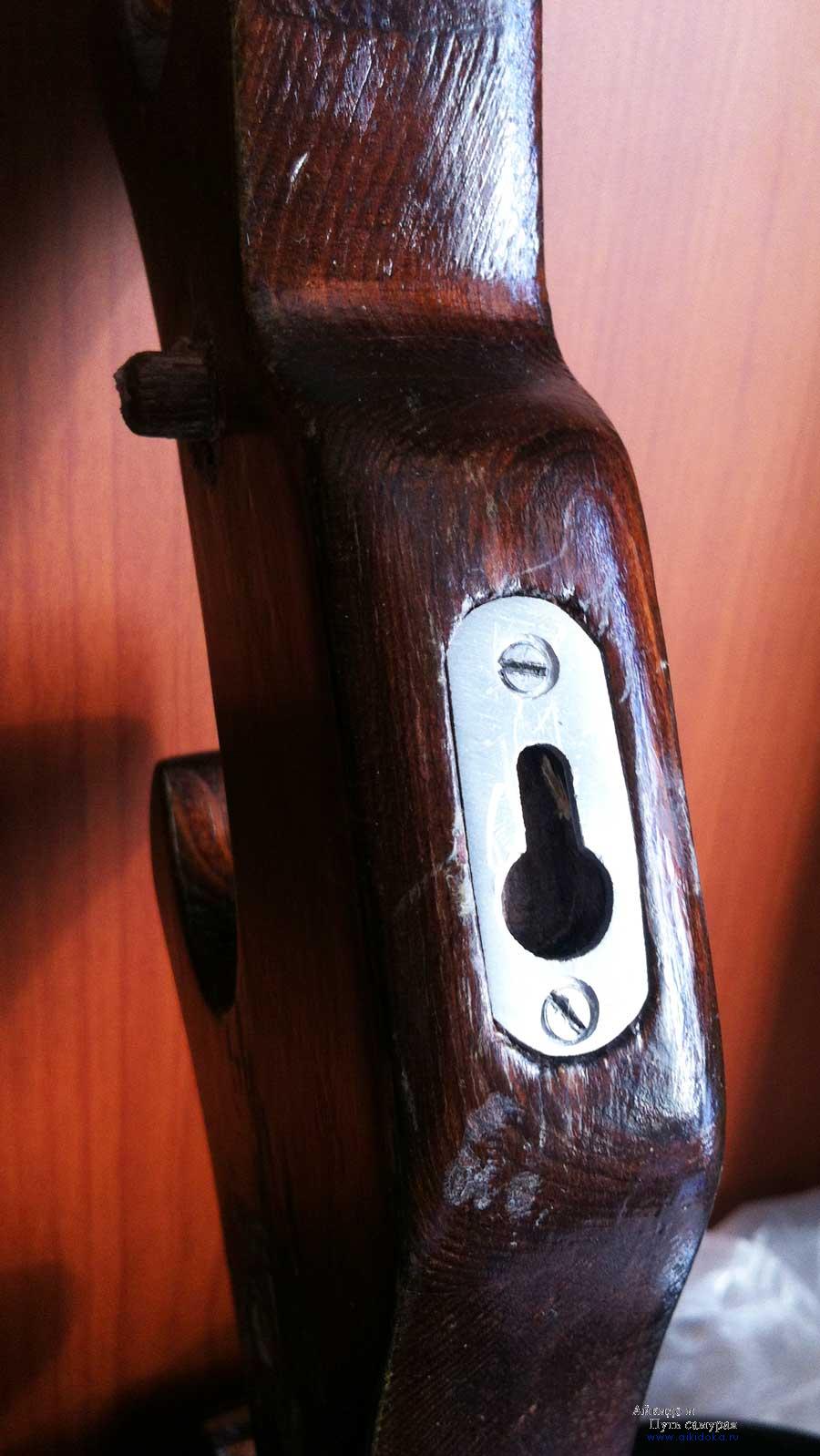

Для возможности крепления подставки на стену я использовал самостоятельно изготовленные крепления из дюрали. Подобные крепления делают для навешивания книжных полок на стену.

Возможно сейчас вы сможете найти на рынке или в строительном магазине подходящие крепления для навески шкафов.

Если же у вас есть небольшие дюралевые пластики (можно использовать любой материал - даже пластмассу) вы можете сделать такие крепления сами.

Размеры я указал на чертежах.

Под использованные размеры креплений в торцах заготовок аккуратно делаются углубления, чтобы при установке креплений они утапливались заподлицо и не выступали наружу.

По окончании сборки подставки для мечей у меня было желание обклеить поверхность на которую укладывается меч фетром... Но это осталось только желанием... руки так и не дошли до этого...

Что еще?

Самую верхнюю связь вы можете не устанавливать.

Подставка очень хорошо держится на нижних трех связях.

Одну из подставок я делал в светлых тонах... это позволило мне украсить подставку при помощи выжигательного аппарата...

Я наносил рисунок на поверхность средней и нижней связей, выжигательным аппаратом формировал рисунок...

После этого покрывал все лаком в несколько слоев.

Вот кратенько и все.

В принципе ничего сложного быть не должно...

Где то у меня был еще шаблон подставки для мечей на 5 предметов...

Архив с шаблонами в большом разрешении - podstavka-dlya-mecha.zip [1,69 Mb] (cкачиваний: 523)

Шаблоны в архиве:

№ 0-1 и 0-2 - это основной шаблон боковин подставки. этот шаблон надо соединить в одну целую конструкцию.

Распечатываете два листа бумаги и склеиваете их в единое целое. Следите за соответствием размеров.

№ 1-1 и 1-2 - это тоже боковина подставки, только вид сбоку. Даны размеры для установки креплений для навешивания на стену.

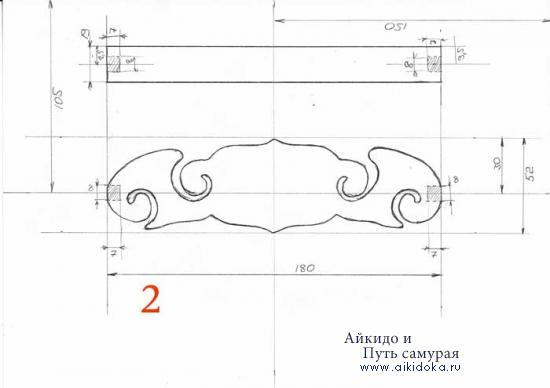

№ 2 - самая верхняя связь - можно не использовать

Подставка под мечи - самостоятельное изготовление

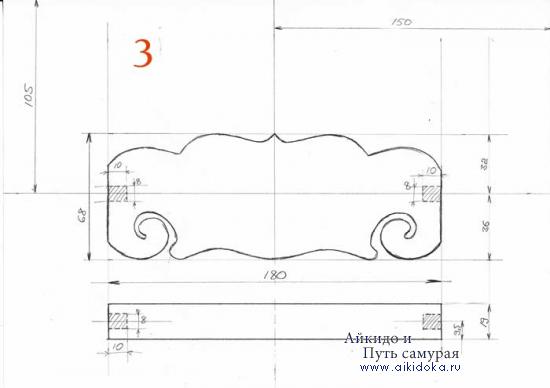

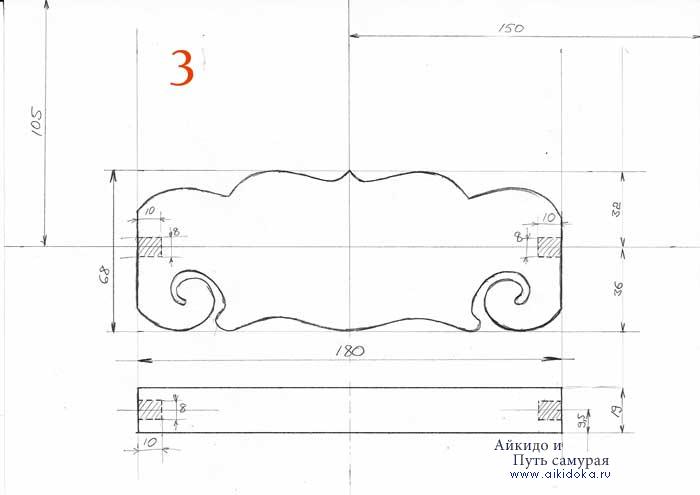

№ 3 - самая нижняя связь, которая устанавливается ближе к лицевой стороне

Подставка под мечи - самостоятельное изготовление

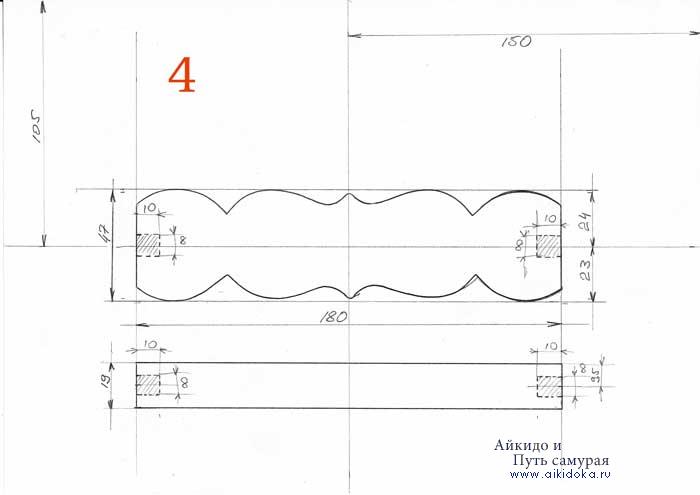

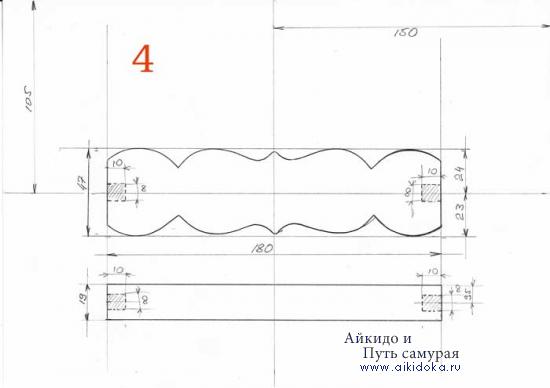

№ 4 - связь, устанавливаемая сзади. Ставится прямо за связью №3

Подставка под мечи - самостоятельное изготовление

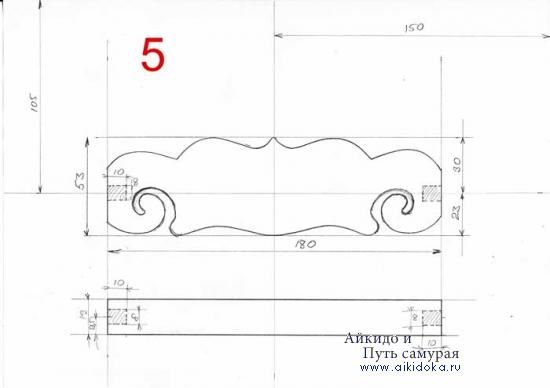

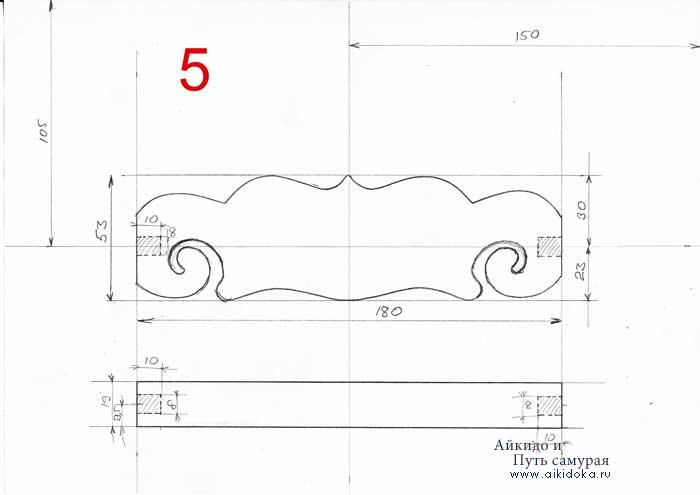

№ 5 - связь, которая устанавливается посередине

Подставка под мечи - самостоятельное изготовление

Будут вопросы - пишите в комментариях.
