Самостоятельное изготовление дзё

| Автор: Vadim | Все новости от 31 дек 2007 |
 Если у Вас появятся какие-либо вопросы, советы, пожелания или предложения, Вы можете связаться со мной по обратной связи...

 Здесь я представляю Вам свой способ изготовления дзё в домашних условиях не требующий токарной обработки.

Для начала Вам необходимо определиться с деревом из которого будет изготовлено дзё.
 Ваша заготовка не должна иметь трещин и сучков.
 Если дзё предполагается применять только для субури (отработки основных ударов) то присутствие сучков допустимо. Единственным минусом здесь является трудность обработки в месте расположения сучка.

Если такое дзё (с сучком) будет использоваться в парной работе, то рано или поздно дзё сломается.
 Итак Вам необходима заготовка 142 см. длинной (это стандартный размер) со сторонами 3 см.
 Вы можете выбрать длину дзё по своему росту. Для этого измерьте расстояние от пола до Вашего подбородка - это и будет длина дзё.

Есть ещё один стандартный размер дзё - он определяется расстоянием от пола до Вашей подмышечной впадины.
 Длина дзё - дело вкуса.

Внимание! У вас нет прав для просмотра скрытого текста.


 Зачастую довольно трудно достать ровную заготовку. Как правило приходится из большой доски выпиливать брусок с необходимыми размерами.
 Вы должны иметь в виду, что подготовленный брусок неизбежно будет искривлён в продольном направлении.
Именно для этого необходимо иметь брусок со сторонами равными 3 см., а то и больше (если есть возможность).

 Мои замечания:
  • - Сапели, махагон не коробились.
  • - Амарант (Кайенское дерево) даёт небольшое продольное искривление.
  • - Мербау - искривляется очень сильно. Выровнять очень трудно ) лично у меня не получилось ни разу).
 Годится только для субури боккена.

 Для Амаранта лучше всего брать брусок со сторонами в 35 мм (если Вы хотите изготовить дзё диаметром 27-28 мм).
 Из бруска со сторонами 30 мм получается дзё диаметром - 24-25 мм.
 Тем не менее это лучший материал для дзё и боккена, т.к. оружие получается весьма тяжёлым и хорошо выдерживающим удары.

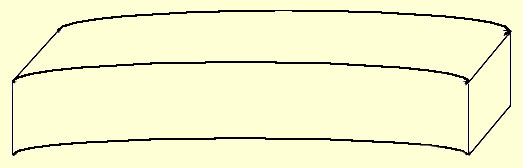

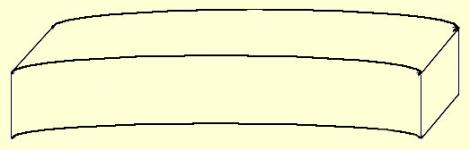

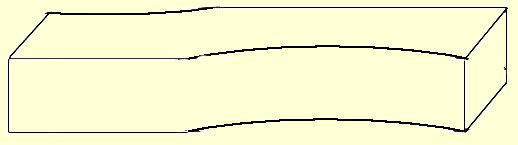

 Вот так искривляется Амарант:
Самостоятельное изготовление дзё


 При выпиливании бруска Вы можете также столкнуться с уводом пилки в сторону в результате чего выпиленный брусок будет иметь неправильную прямоугольную (квадратную) форму.

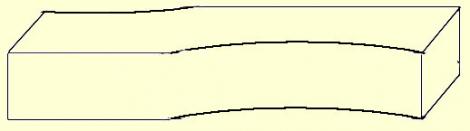

 Что-нибудь типа этого:
Самостоятельное изготовление дзё


 Это не страшно если Вы предусмотрели небольшой допуск который позволит Вам скорректировать искривление заготовки и ошибки при выпиливании.

Корректировка искривления заготовки

 Корректировка искривления производится точно так же как и при изготовлении боккена.
 А именно - с помощью толстой нитки.

 На ниже представленных эскизах нитка обозначена красным цветом.
 Зелёными крестиками отмечены контрольные отметки карандашом которые в дальнейшем соединяются в линию с помощью металлической линейки.

Внимание! У вас нет прав для просмотра скрытого текста.


 После того как Вы соединили отметки необходимо по получившимся линиям удалить излишки древесины.
 Лучше всего это сделать рубанком.
 Таким образом Вы должны выровнять заготовку со ВСЕХ сторон.
 В результате должен получиться ровный и квадратный брусок:

Внимание! У вас нет прав для просмотра скрытого текста.


Делаем из квадрата восьмиугольник

Вот основные размеры:
Внимание! У вас нет прав для просмотра скрытого текста.


 С каждой стороны бруска необходимо отметить центральные контрольные отметки от которых в каждую сторону сделайте дополнительные отметки равные n5 и n6

Внимание! У вас нет прав для просмотра скрытого текста.


 Далее с помощью нитки соедините полученные отметки следующим образом:
Внимание! У вас нет прав для просмотра скрытого текста.


 Если кому непонятны расчёты посмотрите приведённые ниже примеры:

Внимание! У вас нет прав для просмотра скрытого текста.

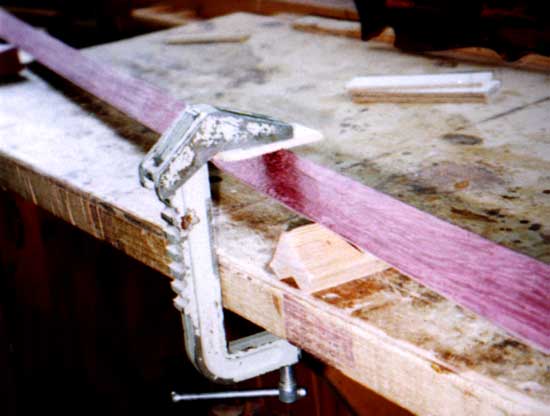

 Закрепив струбцинами заготовку, с помощью рубанка удалите излишки древесины к каждого ребра заготовки.
 Придерживайтесь направляющих линий!

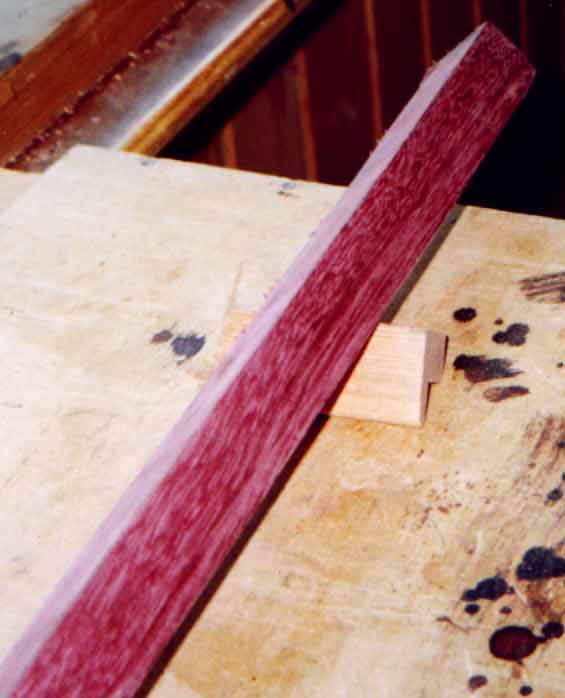

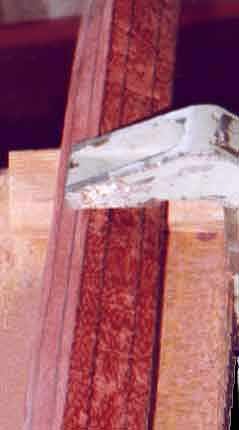

Самостоятельное изготовление дзё Самостоятельное изготовление дзё Самостоятельное изготовление дзё



Самостоятельное изготовление дзё Самостоятельное изготовление дзё Штриховыми линиями показаны области которые необходимо удалить.

Внимание! У вас нет прав для просмотра скрытого текста.

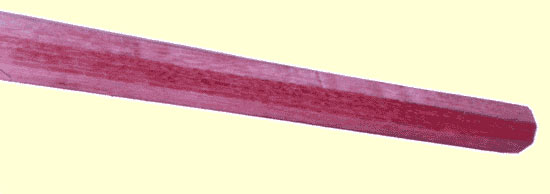

 В результате такой обработки должна получиться такая заготовка:

Самостоятельное изготовление дзё


Внимание! У вас нет прав для просмотра скрытого текста.

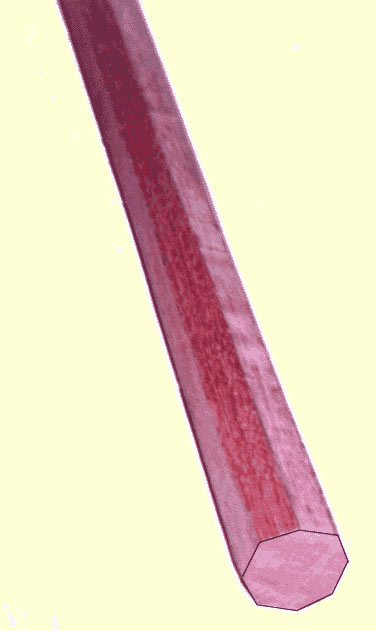

Самостоятельное изготовление дзё Вид с торца
Внимание! У вас нет прав для просмотра скрытого текста.


Придание восьмиугольнику круглой формы

В получившийся восьмиугольник очень хорошо вписывается круг:

Внимание! У вас нет прав для просмотра скрытого текста.


 Для окончательного придания восьмиугольнику формы круга необходимо всего лишь сравнять выступающие края:

Внимание! У вас нет прав для просмотра скрытого текста.


 Эти выступающие края можно убрать напильником или специальной насадкой на электродрель которая представляет собой резиновый круг с закреплённой на нём наждачной бумагой.
 Если эти края Вы будете удалять рубанком - то будьте предельно осторожны! При неправильном движении Вы можете сделать скол или задир древесины.

 В результате получается следующая форма дзё:

Внимание! У вас нет прав для просмотра скрытого текста.


 На этом изготовление дзё практически завершено!
 Теперь хорошенько отшлифуйте дзё шкуркой по всей длинне и обработайте торцы (напильником и шкуркой).
 Осталась правда окончательная доводка поверхности дзё (как и боккена), но об этом я постараюсь рассказать в другой раз.

Небольшой совет:
 Ни в коем случае не покрывайте дзё лаком!!!
 Иначе дзё будет плохо скользить в руке.
